MEASUREMENT

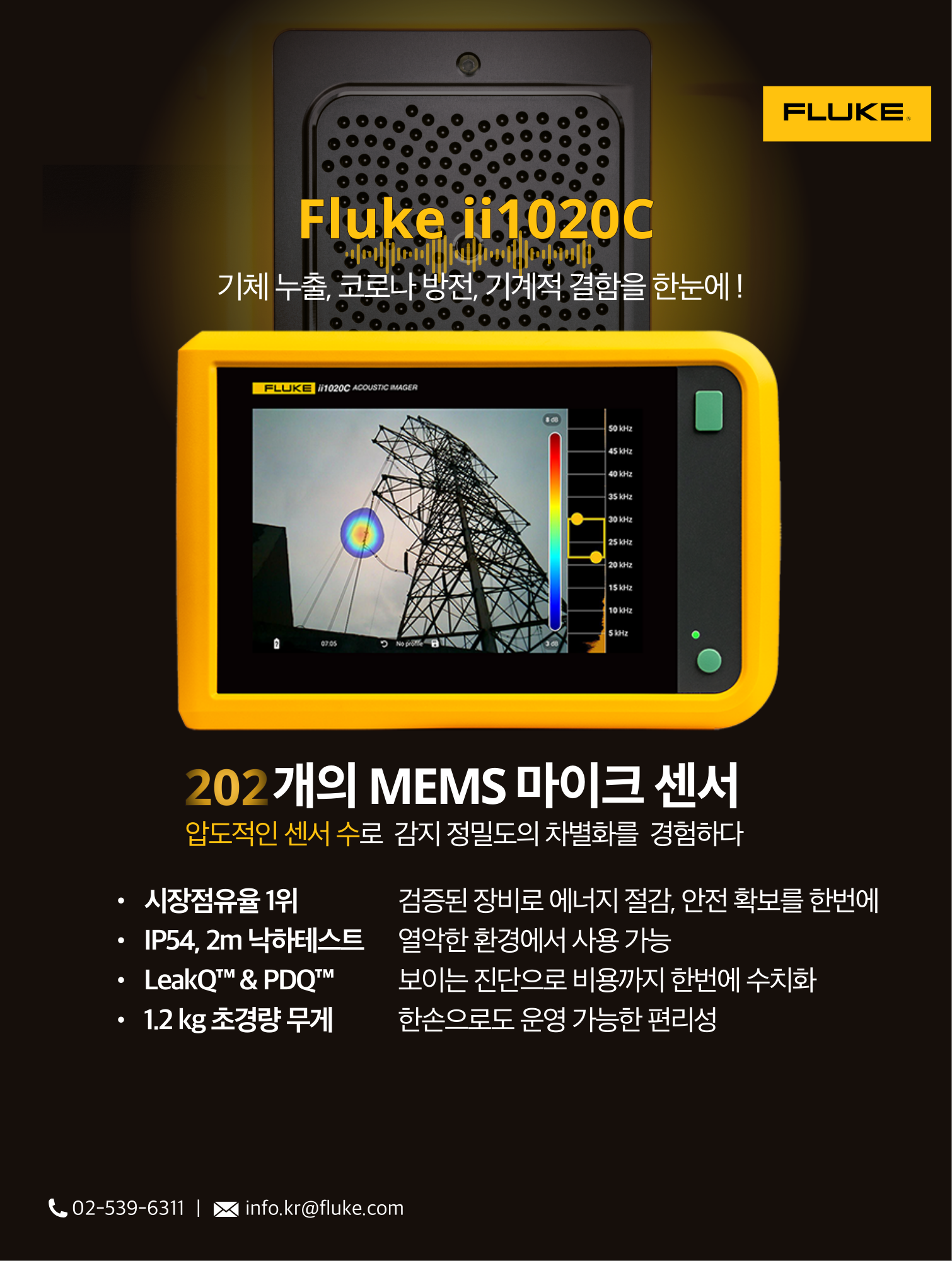

주요 기능

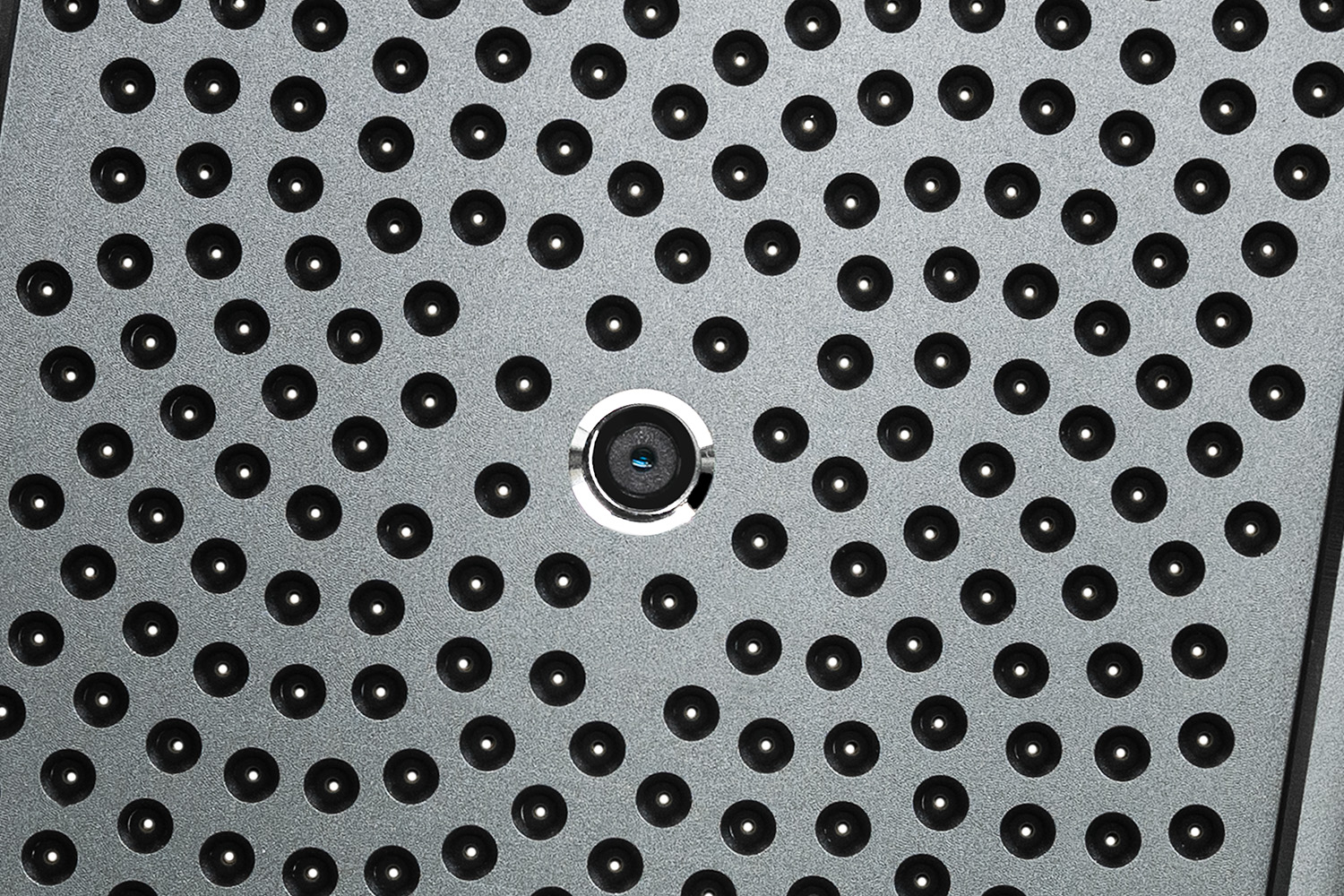

· 202개의 디지털 MEMS 마이크와 업그레이드된 알고리즘 적용으로 더욱 정밀한 누설 위치 탐지
· 1300만 화소(13MP) HD 이미지로 세밀한 영역까지 선명하게 확인 가능
· LeakQ™ 모드: 누설량 실시간 표시 및 누설 비용 자동 산출
· PDQ™ 모드: 부분방전 유형 자동 판별, 부분방전 발생 확률 예측, PRPD 플롯 실시간 표시
· 리포트 기능: 사진 메모, 텍스트 태그 및 주석 포함, 원클릭 기기 내 보고서 자동 생성
· 무게 1.2kg 의 경량 설계로 한 손 사용 가능
· IP54 등급 방진·방수, 2미터 낙하 테스트 통과
· 7인치 LCD 터치스크린 적용으로 선명한 화면과 편리한 조작
· Wi-Fi / Bluetooth / USB 지원으로 빠르고 안정적인 데이터 전송 가능

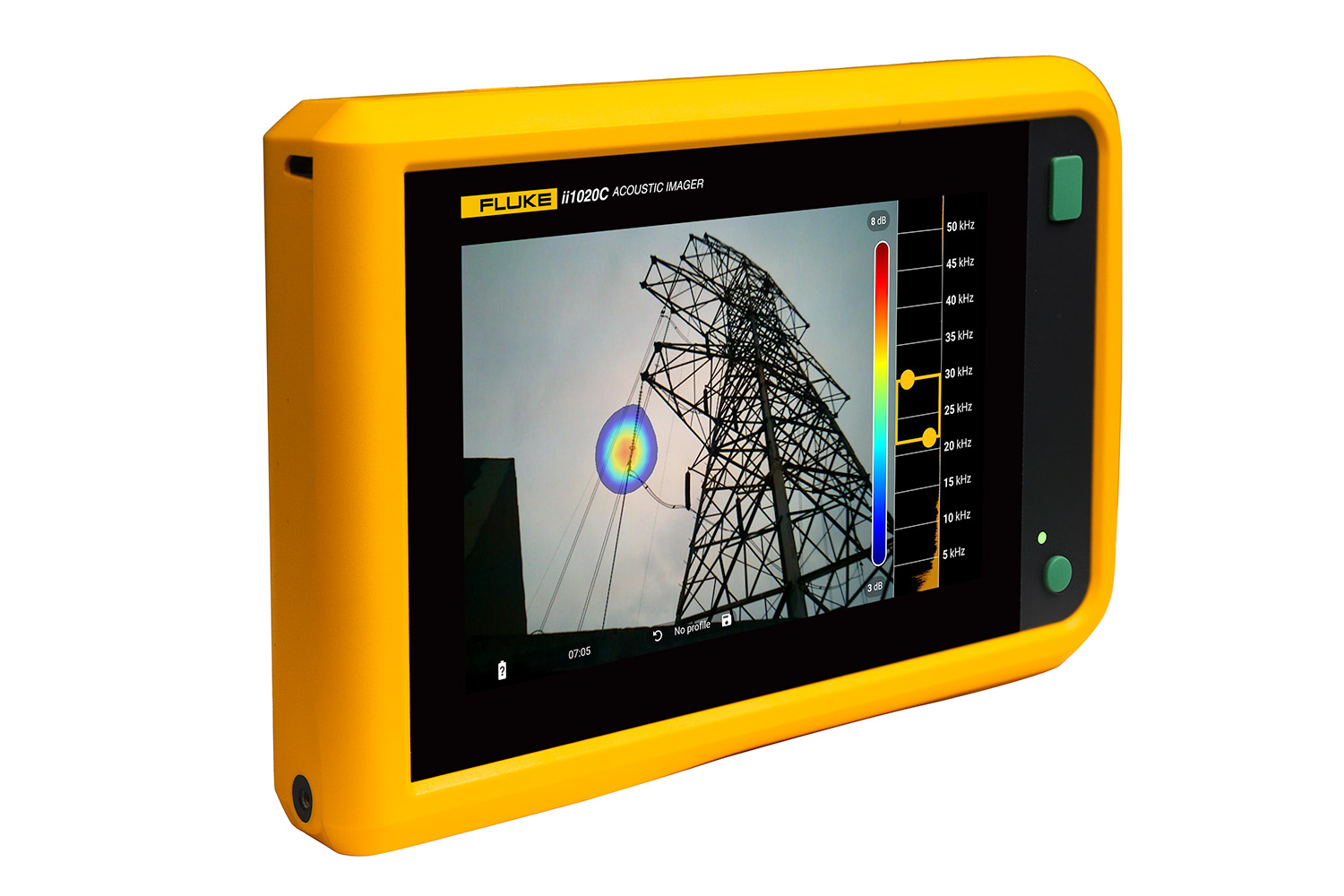

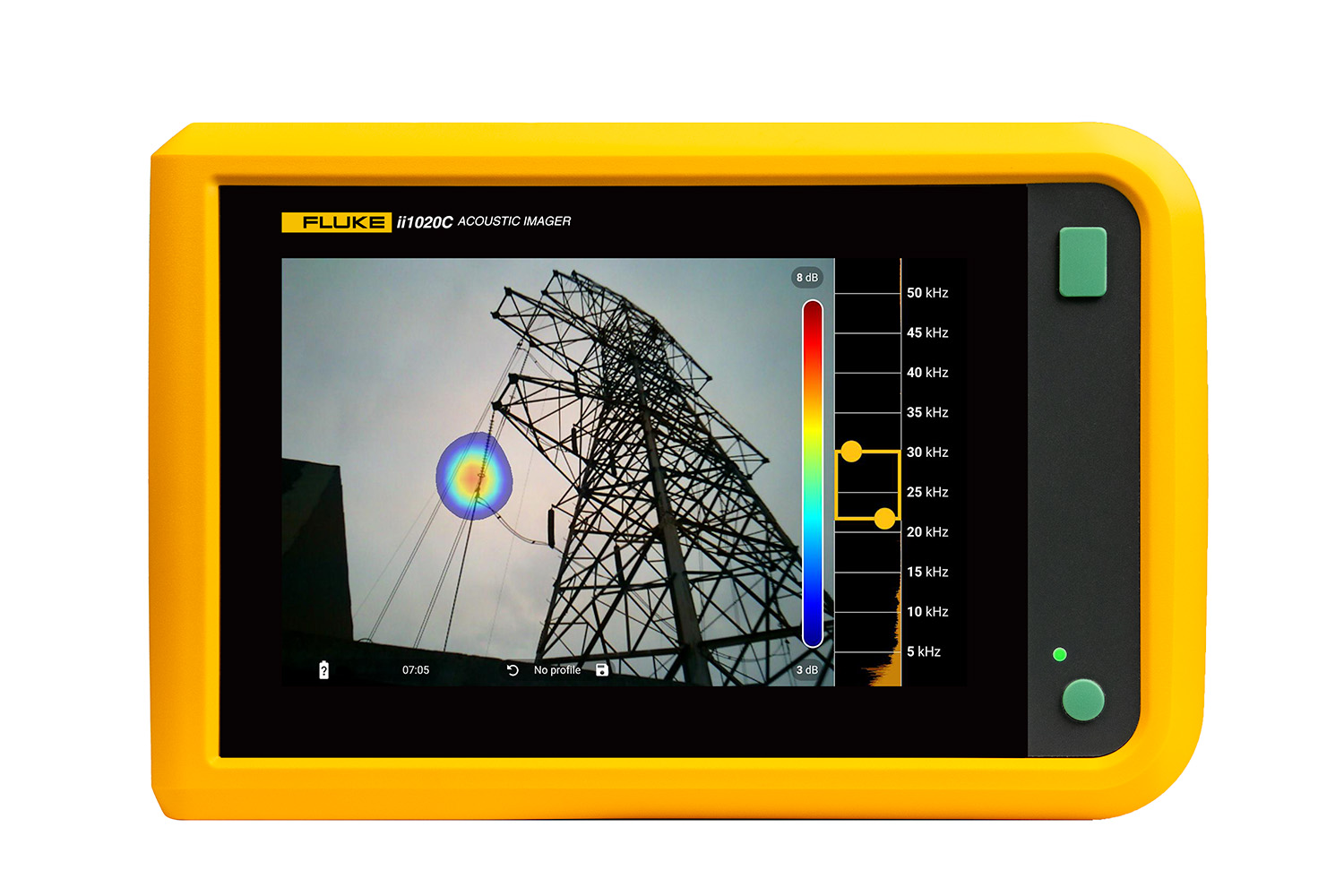

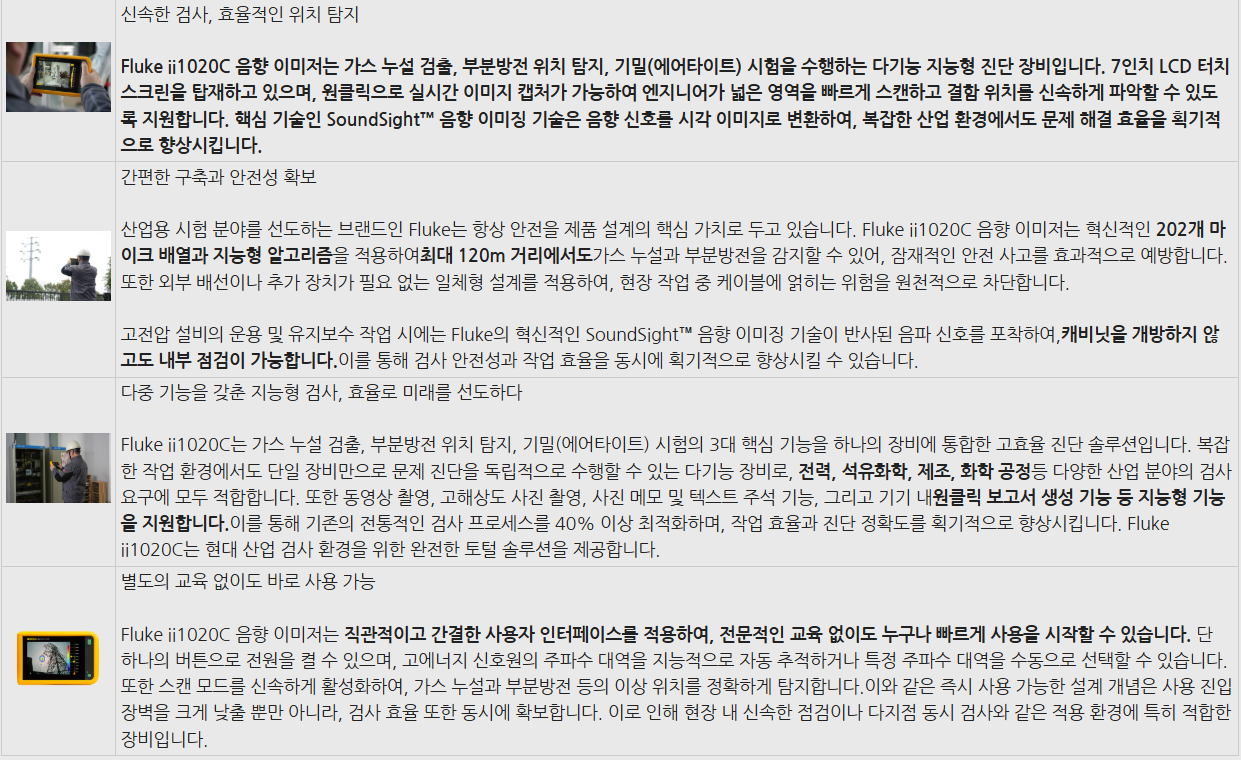

Fluke ii1020C 는 가스 누설, 부분방전 및 기밀(에어타이트) 검출 분야의 전문가용 음향 이미저입니다.
SoundSight™ 기술은 초음파 이미지를 가시 이미지 위에 중첩하여, 엔지니어가 문제 지점을 실시간으로 빠르게 탐지할 수 있도록 지원합니다.
Fluke ii1020C는 LeakQ™와 PDQ™ 두 가지 검출 모드를 제공합니다.
LeakQ™ 모드는 누설 크기를 실시간으로 표시하고 누설 비용을 추정하며, PDQ™ 모드는 통합된 머신러닝 모델을 통해 부분방전 모드 및 유형을 인식하고 발생 확률을 평가합니다.
검출 후에는 원클릭 보고서 생성 기능을 통해 즉시 리포트를 작성할 수 있어, 작업 시간과 노력을 절감할 수 있습니다.

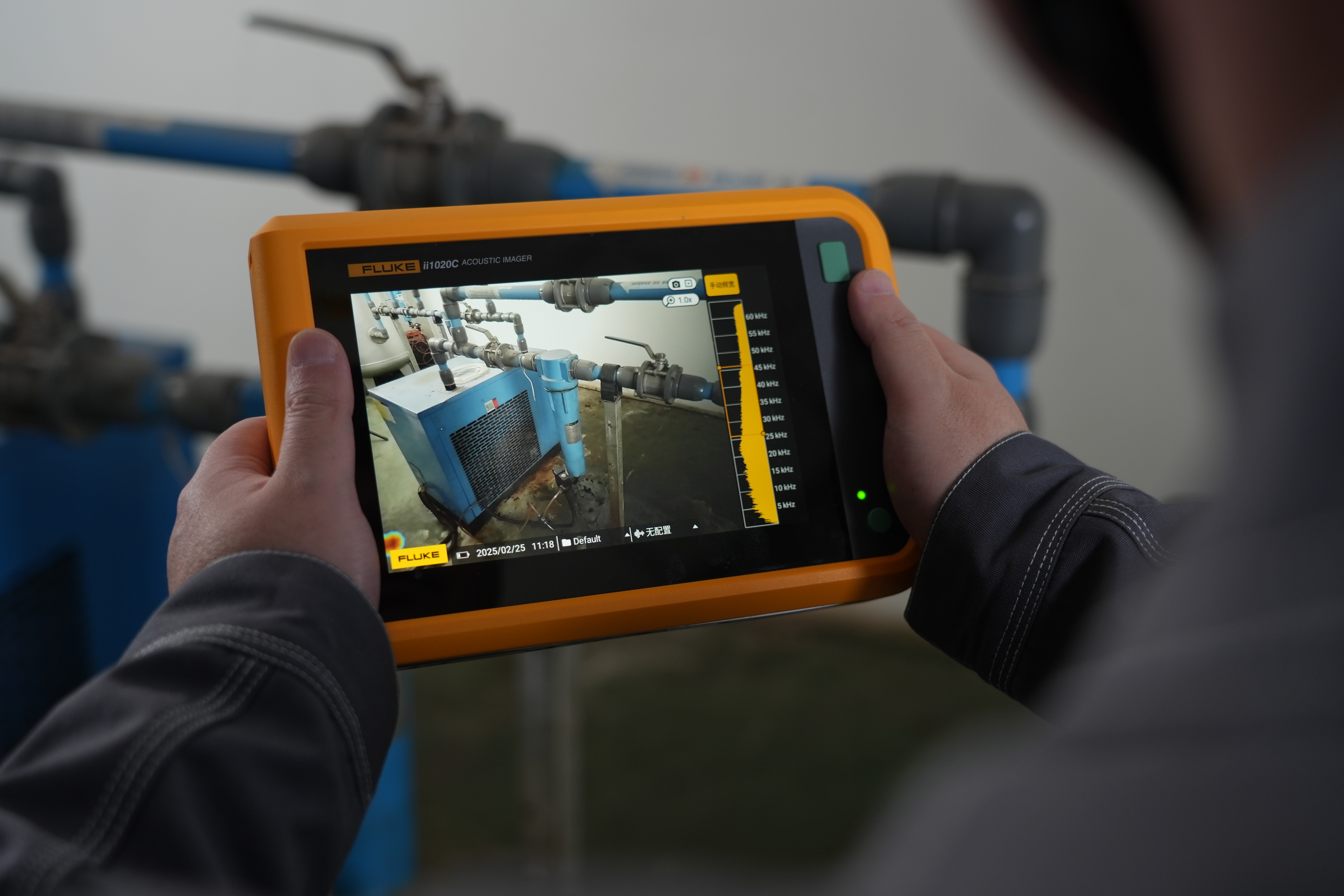

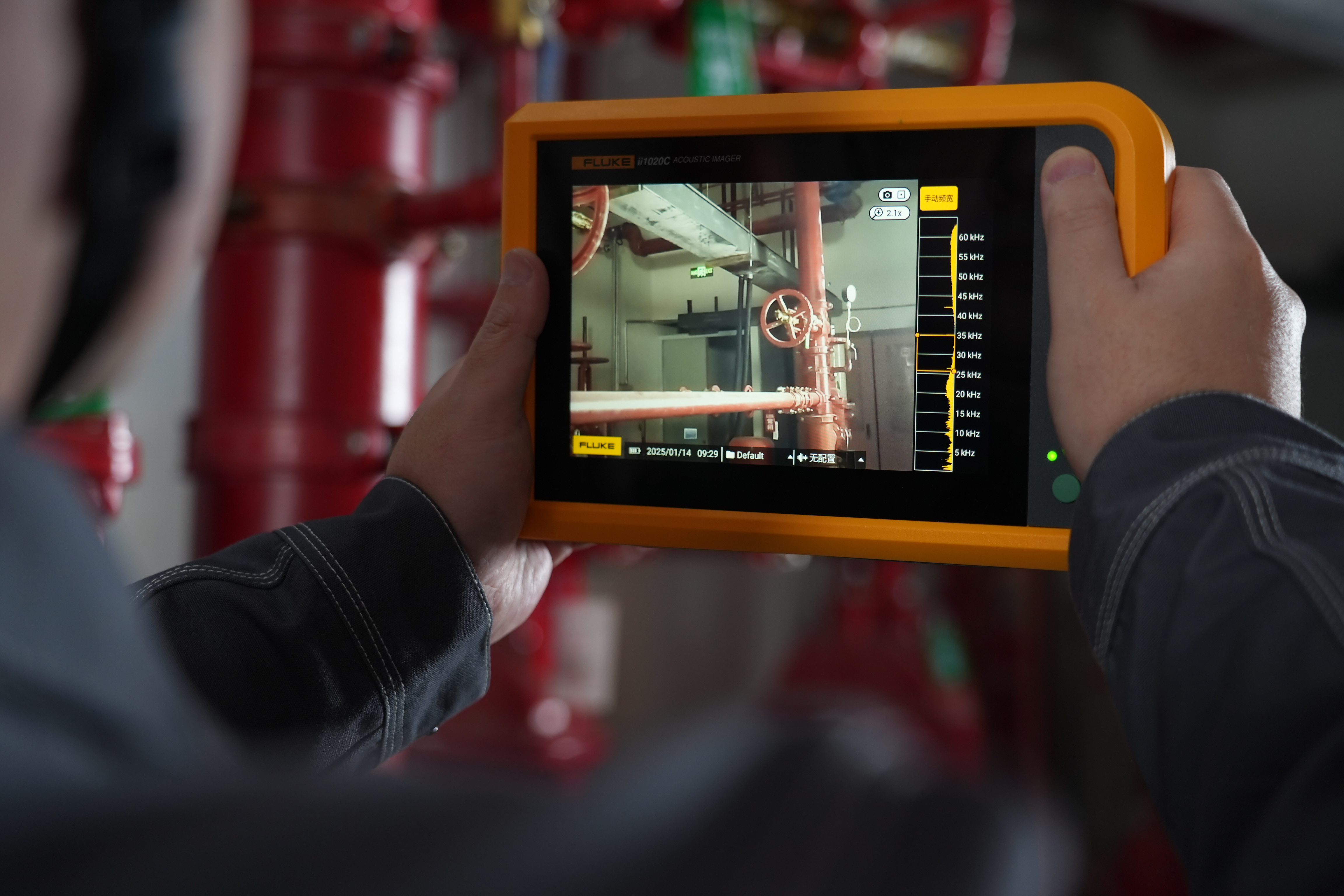

가스 누설 검출
· 정밀한 검출: 202개의 디지털 MEMS 마이크, 업그레이드된 알고리즘, -26dBFS 고감도 이미징을 적용하여 소음이 많은 산업 환경에서도 압축공기, 진공 음압 시스템, 공압 장비의 누설 지점을 빠르게 포착합니다.

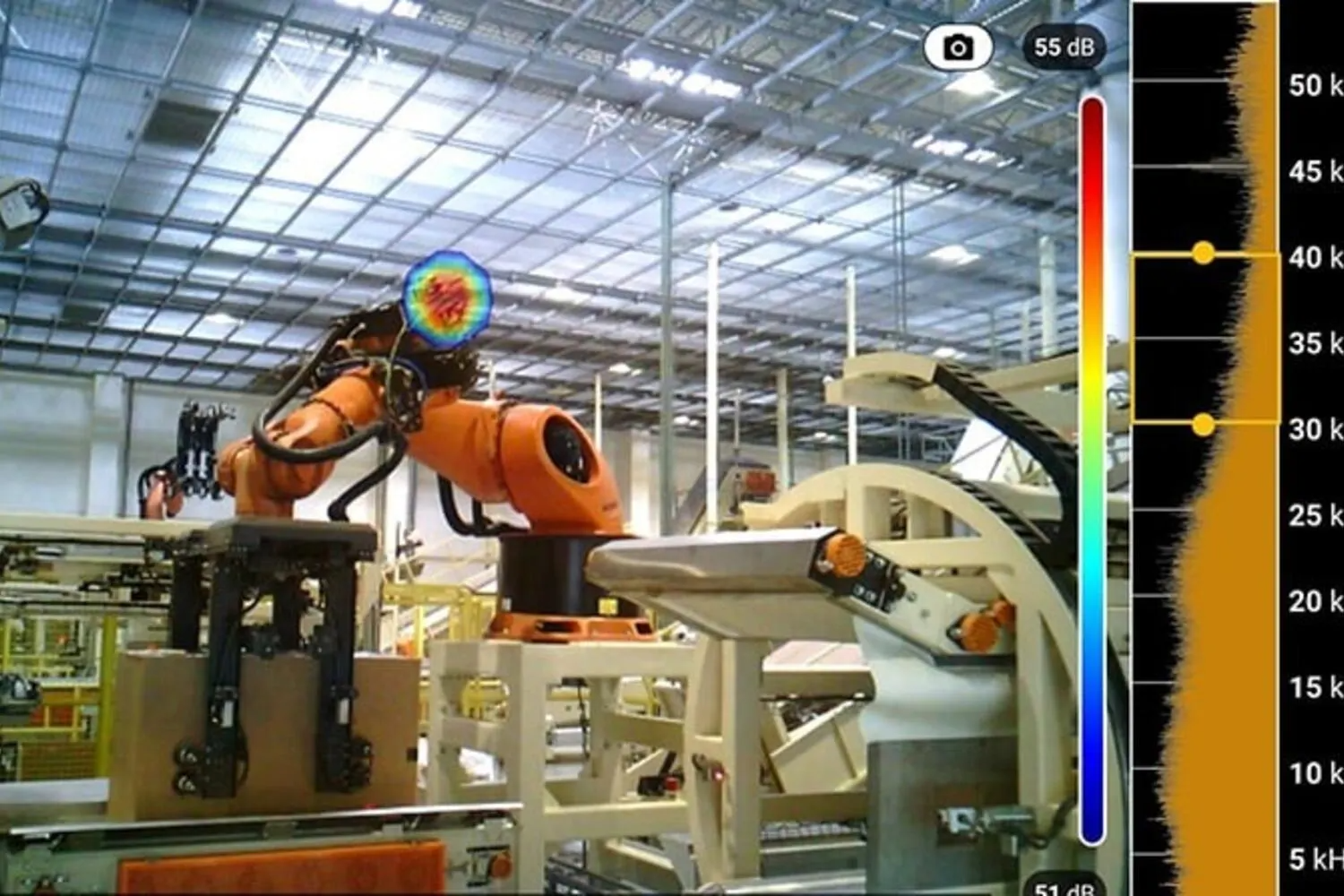

· 빠른 위치 탐지: SoundSight™ 기술은 누설로 인해 발생한 음파를 음향 이미지로 변환하여 가시 이미지 위에 중첩하며, 1300만 화소 및 3배 디지털 줌을 통해 누설 지점을 7인치 LCD 화면에서 선명하게 확인할 수 있습니다.
· 에너지 효율 향상: LeakQ™ 모드는 누설률을 실시간으로 모니터링하고 손실량을 정량화하여 에너지 낭비를 줄이고 생산 비용 절감에 기여합니다. 또한 기기 내 원클릭 보고서 생성 기능을 통해 업무 효율을 최적화합니다.
· 안전성 확보: 안전한 거리에서 위험한 가스 누설을 감지하고, 사전 예방 조치를 통해 안전하고 신뢰성 있는 생산 환경을 유지합니다.
적용 분야:
- 공기/CO₂ 배관 누설
- 냉매 누설 검출
- 탱크 기밀 시험
- 공압 구동 조인트 누설
- 운송 차량 연결 부위
- 공기 압축기실 누설
- 생산 라인 가스 누설
- 가스 분배 챔버 내 가스 누설

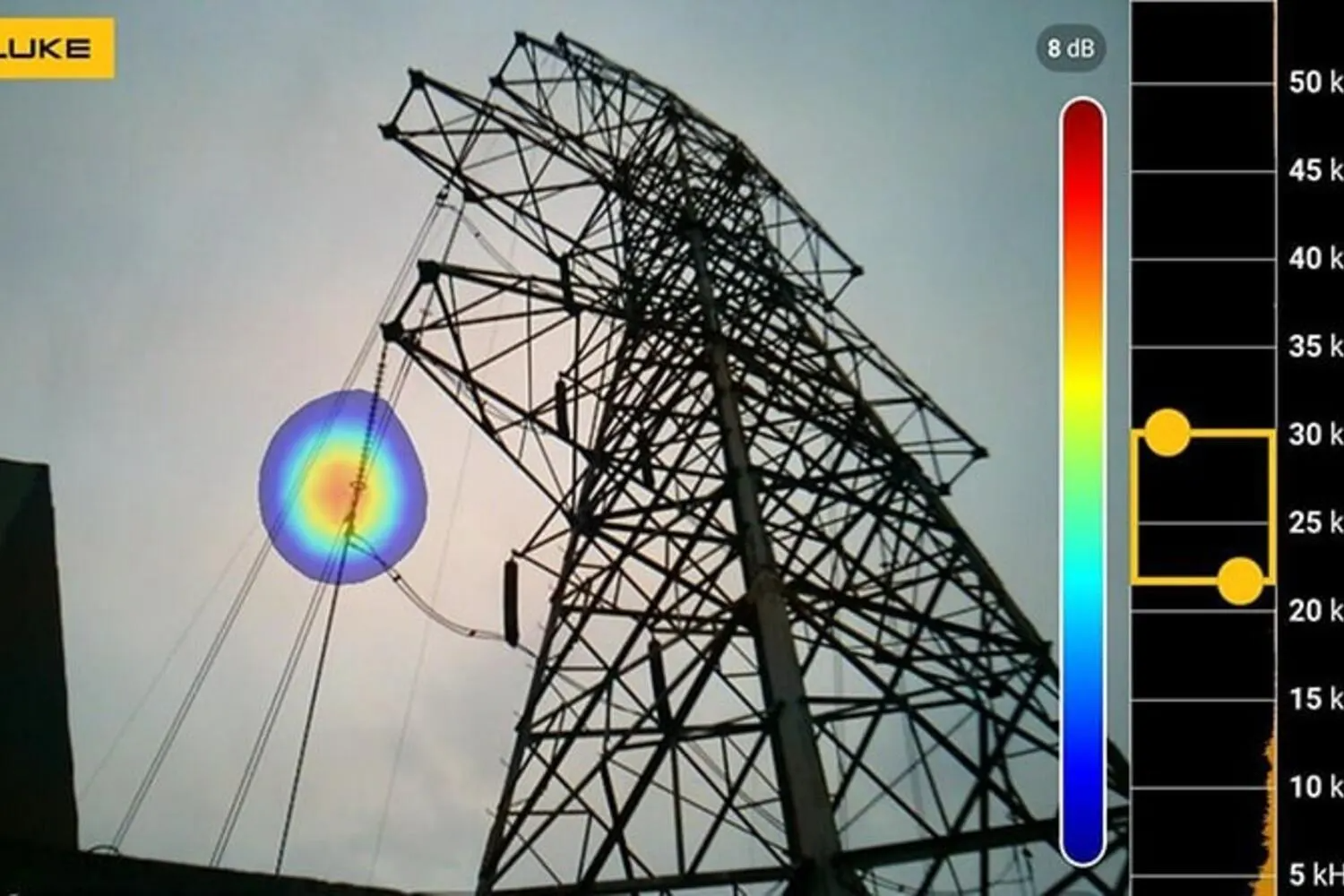

부분 방전 검출
· 고효율 검사: 202 개의 디지털 MEMS 마이크, 업그레이드된 알고리즘, -26dBFS 고감도 이미징, 1300 만 화소 및 3배 디지털 줌을 적용하여 애자, 변압기, 개폐 장치 및 고전압 라인의 부분방전과 코로나 방전을 신속하게 탐지합니다.
· 지능형 진단: 국부 방전에서 발생하는 음파를 직관적인 시각 이미지로 변환하며, PDQ 모드는 통합된 머신러닝 모델과 실시간 PRPD 플롯을 기반으로 방전 유형을 자동 판별하고 발생 확률을 평가하여 진단 효율을 향상시킵니다.
· 광대역 주파수 범위: 2kHz~100kHz 주파수 대역을 지원하여 초기 절연 결함을 조기에 감지하고 설비 고장 또는 아크 플래시 사고를 예방합니다.

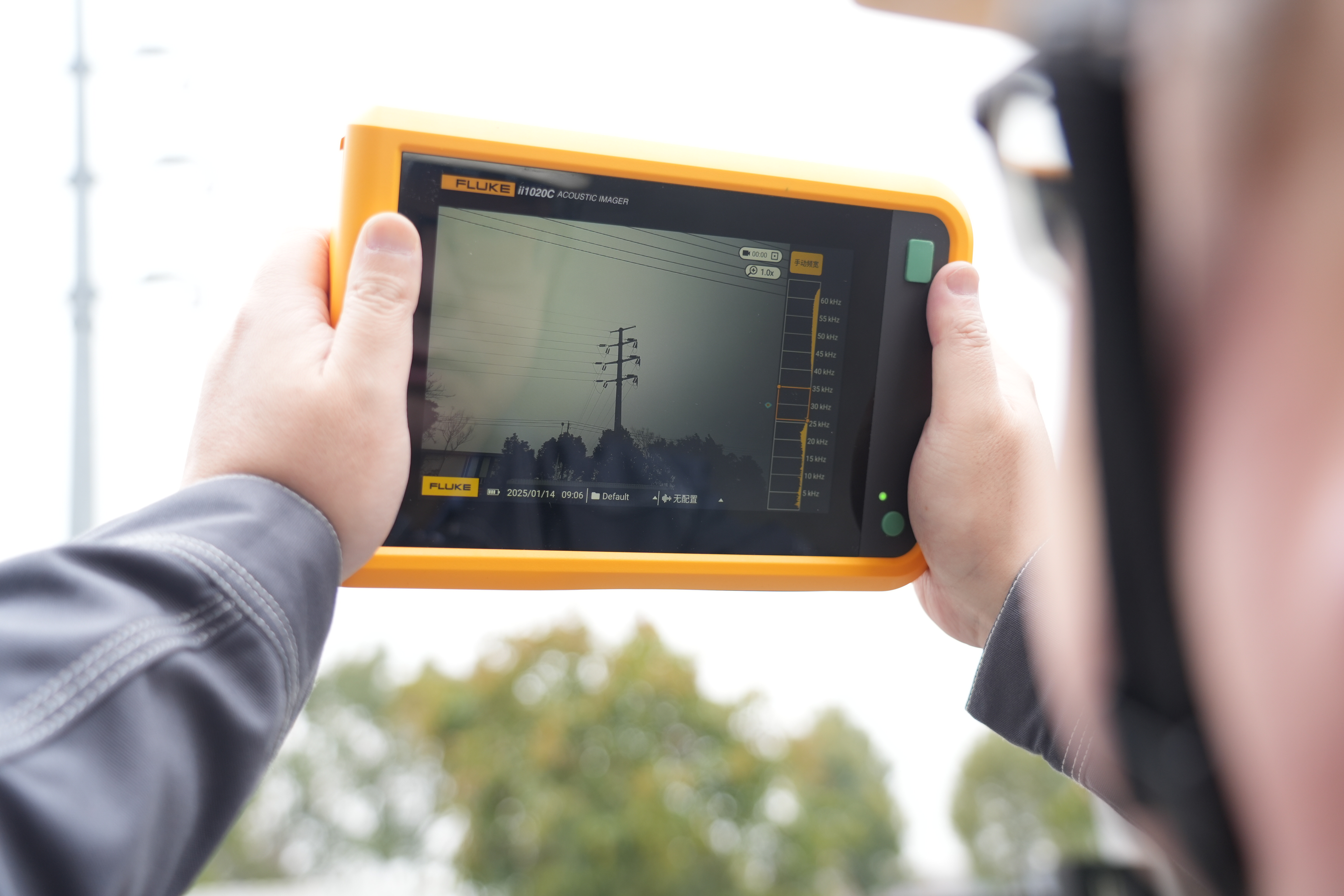

· 안전성 및 신뢰성: 최대 120m 거리까지 검출이 가능하여 작업자의 안전을 확보하고, 고전압 전기 기사, 전기 시험 및 전력망 유지보수 팀의 사고 위험과 경제적 손실을 줄입니다.
· 사용 편의성: 직관적인 인터페이스로 누구나 쉽게 사용할 수 있으며, 고에너지 신호원의 주파수 대역을 자동 추적합니다. 약 1.2kg 의 경량 설계로 한 손 사용이 가능하여 전력 운용 및 유지보수에 최적화된 지능형 검출 장비입니다.
부분 방전 검출이 필요한 주요 설비
· 애자
· 변압기
· 고전압 라인
· 스위치기어
· 피뢰기
· 모선
· 고전압 코일
· 차단기
· 커패시터

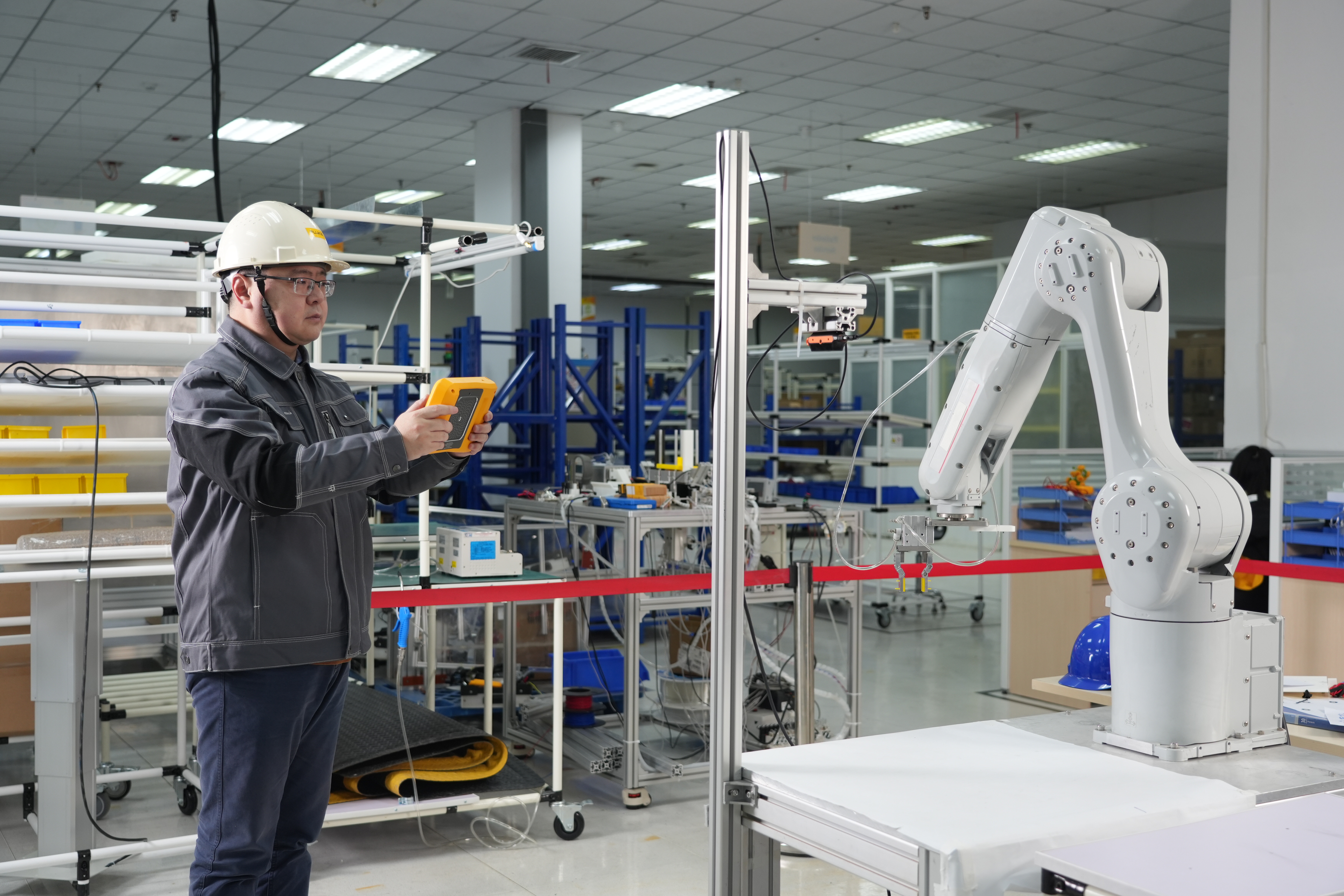

에어타이트 검출
· 정밀한 검출: 202 개의 디지털 MEMS 마이크와 업그레이드된 알고리즘, -26dBFS 고감도 이미징을 적용하여 저압·저밀도 또는 극소형 누설까지 정확하게 식별합니다.

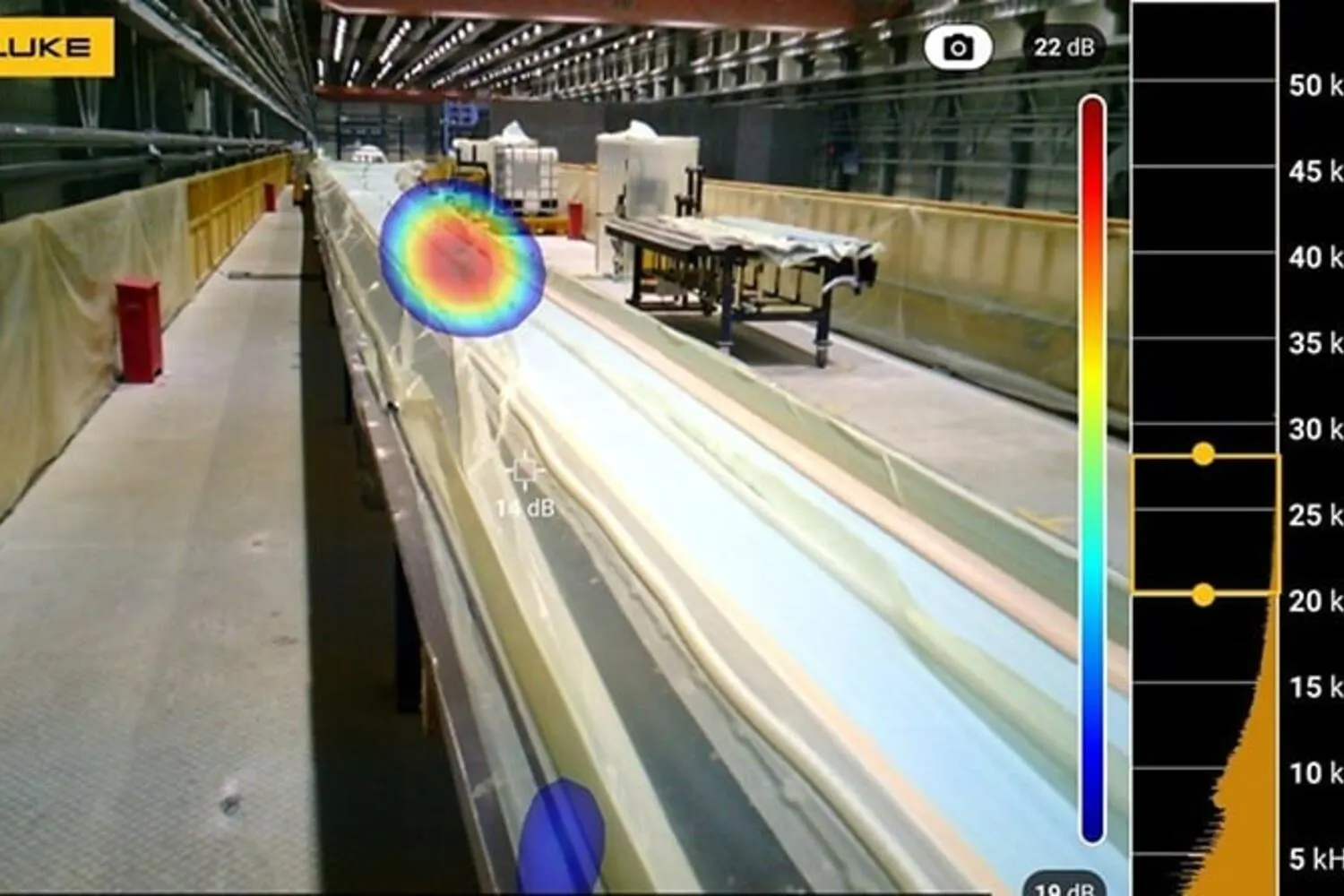

· 제품 개발: 풍력 터빈 블레이드, 엔진, 연료 시스템, 공조 시스템 등 주요 제품 및 핵심 부품의 밀폐 성능이 규격을 충족하도록 검증합니다.
· 설비 시험: 화학 반응기, 압력 용기, 배관 시스템 등 고압·고온 또는 부식 환경에서 운용되는 밀폐 설비가 안전하게 작동하도록 보장합니다.
· 예방 정비: 설비 가동 전 또는 오버홀 이후 기밀 시험을 통해 에너지 낭비, 환경 오염 및 안전 사고를 예방하고, 설비의 장기적인 안정성을 향상시킵니다.
에어타이트 검출 관련 적용 산업:
· 제조업(자동차, 기계, 풍력 블레이드 제조 등)
· 석유 및 천연가스
· 화학 산업
· 전력 산업
· 신소재 생산
· 항공우주 산업
· HVAC(공조)
· 건설 산업
· 의료 장비
· 가전 산업
| 제품 사양 | |
| 주요 특징 | ii1020C |
| 센서 | |

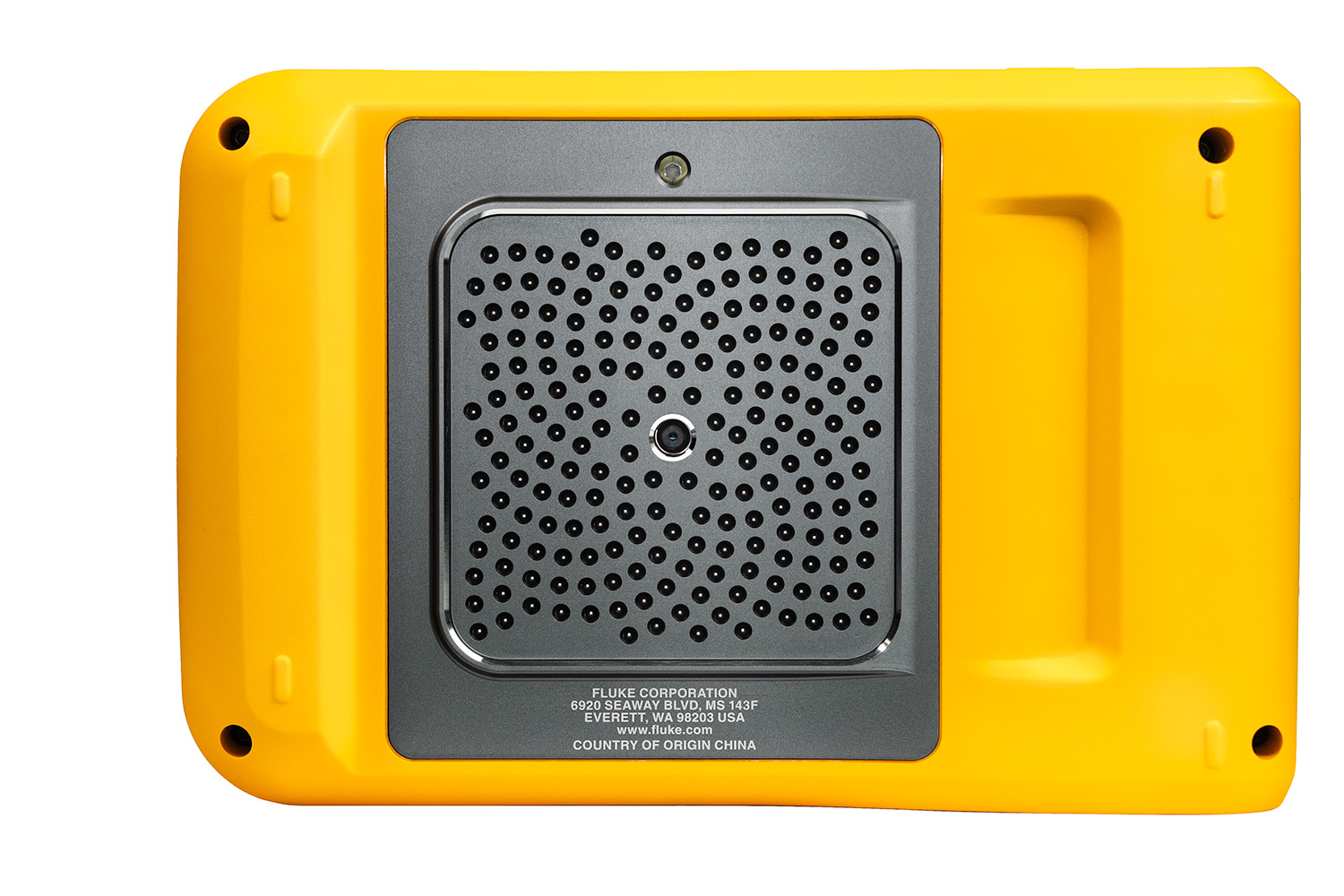

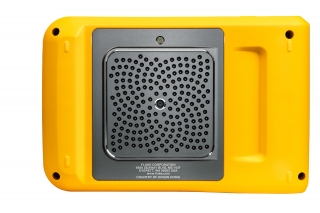

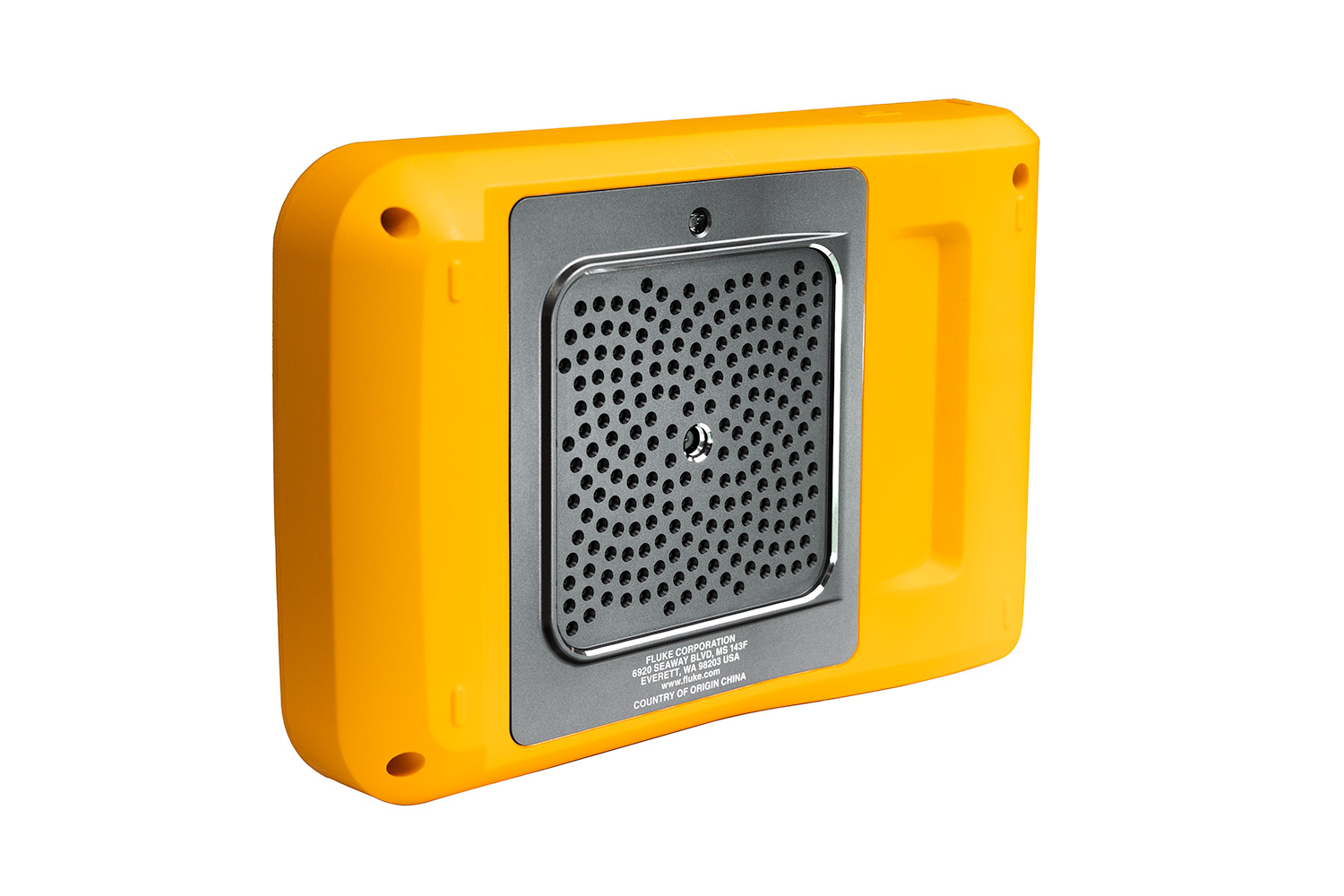

| 마이크 수 | 202개의 디지털 MEMS 마이크 |
| 주파수 대역 | 2 kHz ~ 100 kHz |
| 2 kHz ~ 64 kHz | |
| 작동 거리1 | 0.5 ~ 120 m |
| 시야각(FOV) | 64° x 48° (일반) |
| 정격 프레임 속도 | 25 FPS |
| 내장 디지털 카메라(가시광) | |
| 시야각(FOV) | 64° x 48° (일반) |
| 초점 | 고정 렌즈 |
| 줌 | 3배 디지털 줌 |
| 해상도 | 1.3 MP |
| 디스플레이 | |
| 크기 | 7인치 LCD(햇빛 아래에서도 판독 가능한 백라이트 기능) |
| 해상도 | 1280 x 800 (1,024,000 픽셀) |
| 터치스크린 | 정전식 |
| 음향 이미지 | SoundMapTM 이미지 |
| 이미지 저장 | |
| 저장 용량 | 128 GB |
| 이미지 형식 | 가시광 이미지와 SoundMapTM 이미지 (.JPG) |
| 비디오 형식 | 가시광 이미지와 SoundMapTM 비디오 (.MP4) |
| 비디오 길이 | 최대 5분 |
| 디지털 출력 | USB-C 데이터 전송 |
| 음향 측정 및 분석 | |
| 감도(일반) | -26dBFS |
| 신호 대비 잡음비(SNR) | 73dBA |
| 분류 및 정량 분석 | |
| LeakQTM | 누설 크기 및 누설 비용 산출 |
| PDQ ModeTM | 부분방전 유형 분류, 부분방전 발생 확률 산출, 실시간 PRPD 플롯 표시 |
| 주파수 대역 선택 | 사용자 선택 가능(사전 설정 또는 수동 입력) |
| 배터리 | |
| 배터리 | 교체형 충전식 리튬이온 배터리 (기본 2개 제공) |
| 배터리 사용 시간 | 3.5시간 이상 |
| 배터리 충전 시간 | 3시간 미만 |
| 배터리 충전 방식 | USB-C 내장 충전 또는 별도 충전 베이스(옵션) 사용 |
| 소프트웨어 | |
| 사용 편의성 | 직관적인 사용자 인터페이스 |
| 음향: dB 스케일 표시 | 켜기/끄기 |
| 음향: 프로파일 | 사전 설정 캡처 프로파일 |
| 음향 : 고주파 | 지원 |
| 음향 : 다중 소스 | 단일 또는 다중 소스 표시 |
| 팔레트 : 색상 | 3가지 색상 : 회색조, 아이언보우, 파랑-빨강 |
| 팔레트 : 투명도 조절 | 지원: 1~100% |
| 그레이스케일 모드 | 지원 |
| 중심 포인트 마커 | 켜기/끄기, 중심부 dB수치 표시 |
| 트렌드 그래프 | 주파수 및 dB 눈금 |
| 누설 값 | 누설 비용, 누설량 |
| 마스터 관리자 메뉴 | 지원 |
| 주석 | 자산 이름, 자산 ID, 자산 유형, 누출 유형, 가스 유형, 압력 |
| 사진 메모 | 참고용 최대 4개의 사진 메모 |
| 자산 검사 상태 | 교정됨', '교정 전', '미확인' |
| 자산 ID | 텍스트 입력 및 자동 QR 코드 기반 자산 ID 식별 |
| 조치 주석 | 조치 요구사항, 조치 우선순위 레벨, 조치 참고 사항 |
| 주파수 범위 | 수동 / 자동 |
| 리포트 | 기기 내 원클릭 보고서 생성 및 저장 |
| 기타 | 작동 조건, 날씨 참고 사항 |
| 일반 사양 | |
| 삼각대 홀더 / 커넥터 | 지원, 1/4"-20 |
| LED 조명 / 플래시 | 지원 |
| USB 포트 | USB-C 2개 |
| 무선 통신 | Wi-Fi, Bluetooth |
| 작동 온도 | -10 ~ 45 °C |
| 보관 온도 | -20 ~ 70 °C, 장착된 배터리 제외 |
| 상대 습도 | 10 ~ 95 % (비응축) |
| 크기(H x W x L) | 235 mm x 154 mm x 46mm |
| 무게(배터리 포함) | 1.2 kg |
| 방진·방수 등급 (IP) | IEC 60529: IP54 |
| 보증 기간 | 2년 |
| 자가 진단 알림 | 마이크 어레이 상태 점검 |
| 지원 언어 | 한국어, 일본어, 영어, 중국어 간체 |
| RoHS 준수 | 준수 |
| 안전 | |
| 일반 안전 규격 | IEC 61010-1: 오염도 2 |
| 전자파 적합성(EMC) 국제 기준 | EC 61326-1: 산업 전자기 환경, CISPR 11: 그룹 1, Class A |
| ¹ 주변 환경 조건에 따라 다를 수 있음 | |

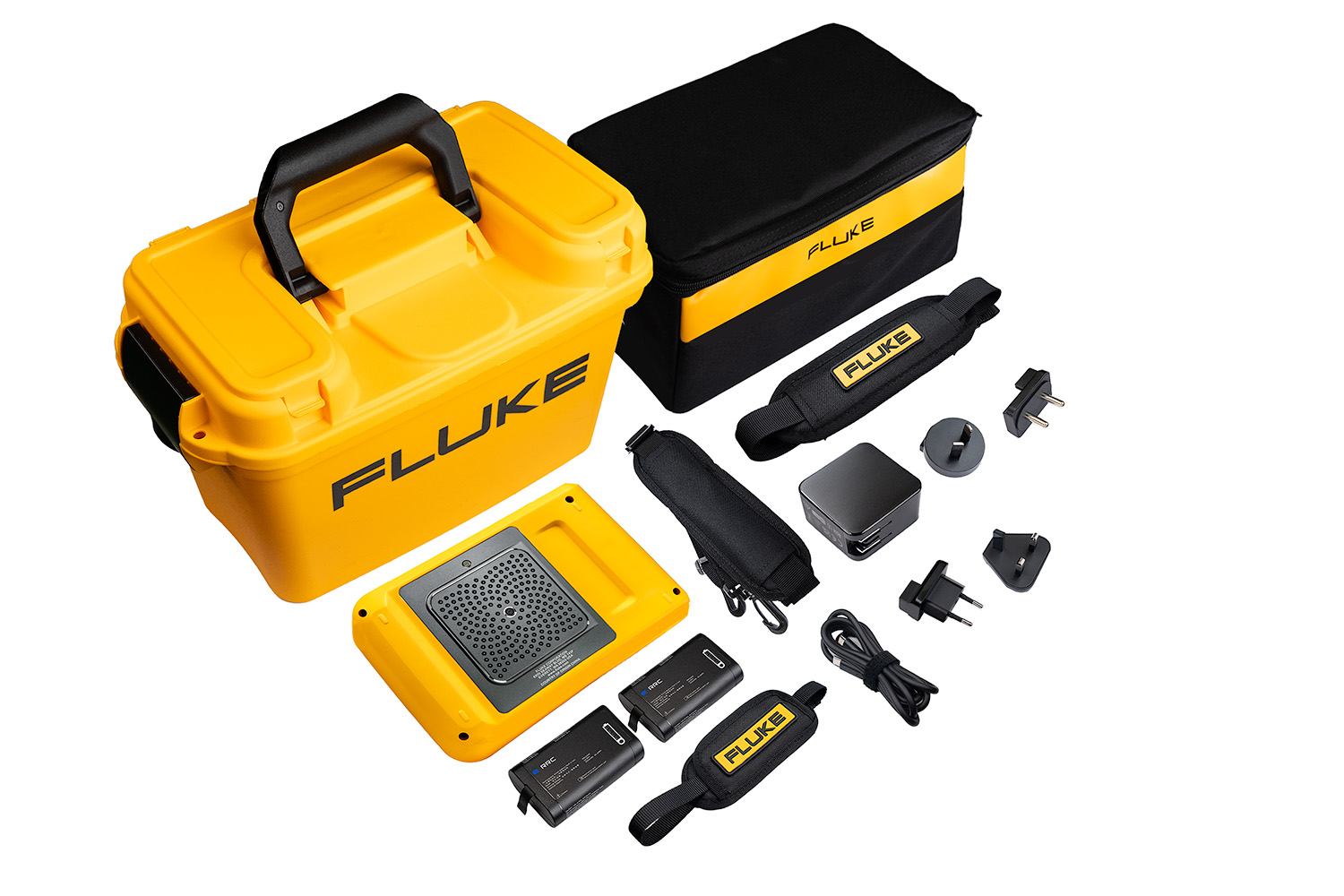

Fluke ii1020C 음향 이미저 구성품
리튬이온 스마트 배터리 팩 2개 제공
조절식 손목 스트랩, 조절식 넥 스트랩 포함
옐로우 컬러 하드 캐링 케이스
블랙 소프트 캐링 백(숄더 스트랩 포함)
USB-C 케이블
USB-C 충전기(해당 국가/지역 규격 커넥터 포함, 65W)
